آموزش نحوه اتصال چند اسپیکر به آمپلیفایر
بهمن

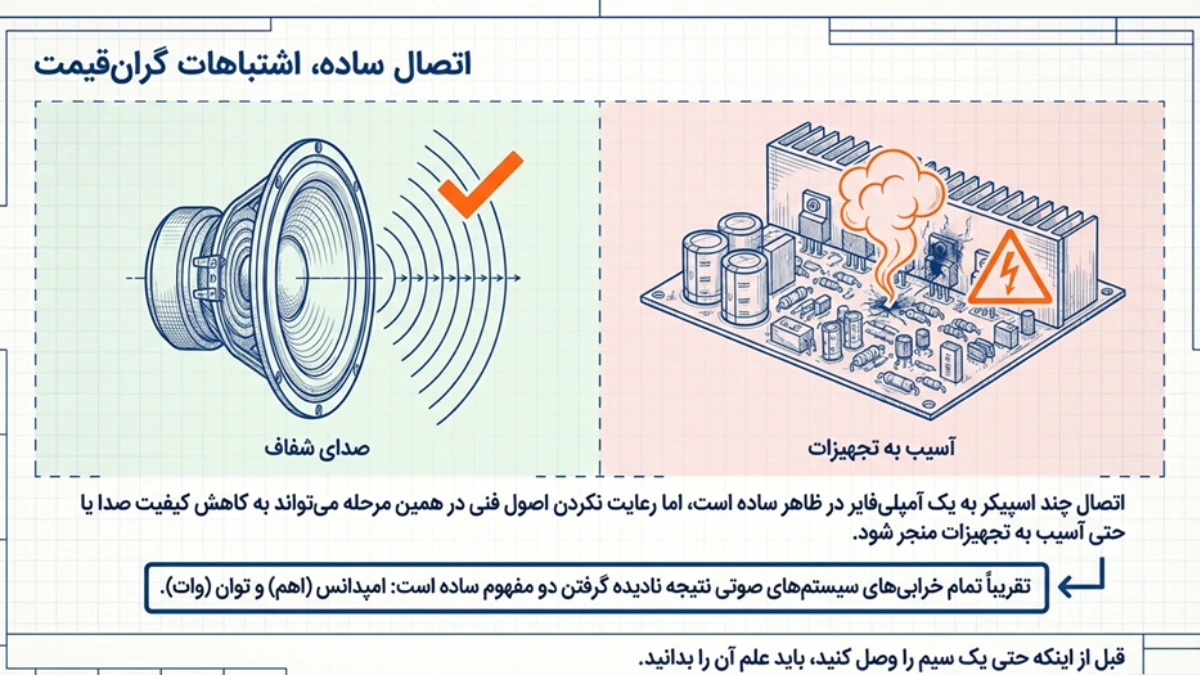

اتصال چند اسپیکر به آمپلیفایر در ظاهر ساده به نظر میرسد، اما رعایتنکردن نکات فنی در همین مرحله میتواند به کاهش کیفیت صدا یا حتی آسیب به تجهیزات منجر شود. در اکوسید، ما طی سالها تجربه اجرای سیستمهای صوتی در مقیاسهای مختلف، با چالشهای متنوعی در این زمینه روبهرو بودهایم و در این مقاله تلاش میکنیم مهمترین نکات و روشهای اصولی را با شما به اشتراک بگذاریم.
قبل از اتصال چند اسپیکر به آمپلیفایر، مفاهیم زیر را درک کنید!
فهرست مطالب
قبل از اینکه حتی یک سیم را به ترمینال آمپلیفایر نزدیک کنید، باید با دو مفهوم کلیدی زیر آشنا باشید: امپدانس (اهم) و توان (وات). تقریباً تمام خرابیهایی که در سیستمهای صوتی دیده میشود، نتیجه نادیدهگرفتن همین دو مورد ساده است.
1. امپدانس (اهم) چیست و چرا اهمیت دارد؟
امپدانس که با واحد اهم (Ω) نمایش داده میشود، در سادهترین حالت مقاومت الکتریکی اسپیکر در برابر جریان خروجی آمپلیفایر است. هر اسپیکر یک امپدانس مشخص دارد (معمولاً 4، 8 یا 16 اهم) و آمپلیفایر نیز فقط در یک بازه مشخص از امپدانس میتواند پایدار و ایمن کار کند.
اگر مجموع امپدانس اسپیکرهایی که به آمپلیفایر متصل میکنید کمتر از حد تحمل آن باشد، جریان بیشازحدی از مدار عبور میکند. نتیجه؟ داغشدن، اعوجاج صدا و در موارد جدیتر، سوختن آمپلیفایر.
به همین دلیل، در اتصال چند اسپیکر، محاسبه امپدانس نهایی کاملاً حیاتیست و مستقیماً به روش اتصال (سری، موازی یا ترکیبی) وابسته است.
2. توان یا وات (Watt / RMS) چیست؟
توان یا وات نشان میدهد که اسپیکر چه مقدار انرژی صوتی را میتواند بدون آسیب تحمل کند و آمپلیفایر چه مقدار توان واقعی به خروجی میدهد. نکته مهم اینجاست که عددی که باید به آن توجه کنید، توان RMS است، نه واتهای تبلیغاتی یا لحظهای.
در اتصال چند اسپیکر به آمپلیفایر:
- توان خروجی آمپلیفایر بین اسپیکرها تقسیم میشود.
- مجموع توان اسپیکرها باید با توان خروجی آمپلیفایر در همان امپدانس هماهنگ باشد.
- توان کمتر از حد نیاز باعث افت کیفیت صدا میشود و توان بیشازحد، عمر اسپیکر را کوتاه میکند.
به زبان ساده، اگر امپدانس را اشتباه انتخاب کنید آمپلیفایر آسیب میبیند و اگر توان را نادیده بگیرید اسپیکرها قربانی میشوند.
3. پایداری آمپلیفایر (منظور از Stable بودن چیست؟)
روی مشخصات هر آمپلیفایر معمولاً نوشته شده که در چه امپدانسی پایدار است؛ مثلاً 4Ω Stable یا 8Ω Stable. این عدد یعنی آمپلیفایر حداقل امپدانسی را که میتواند بدون خطر تحمل کند مشخص میکند.
اتصال بار اهمی کمتر از مقدار مجاز:
- جریان خروجی را افزایش میدهد.
- فشار شدیدی به ترانزیستورها یا آیسی خروجی وارد میکند.
- در نهایت، آمپلیفایر را به سمت خرابی سوق میدهد.
به همین دلیل است که در پروژههای حرفهای، قبل از هر اتصال، اول امپدانس نهایی محاسبه میشود و بعد روش سیمکشی انتخاب میگردد، نه برعکس.
روشهای اتصال چند اسپیکر به آمپلیفایر
برای اتصال چند اسپیکر به آمپلیفایر، روشهای مختلفی وجود دارد که انتخاب هرکدام از آنها تأثیر زیادی روی امپدانس نهایی، توان خروجی و در نتیجه سلامت سیستم صوتی خواهد داشت. حالا بیایید این روشها را دقیقتر مرور کنیم.
1. اتصال سری (Series Connection)
در اتصال سری، اسپیکرها به صورت زنجیرهای به هم متصل میشوند. یعنی خروجی اسپیکر اول به ورودی اسپیکر دوم متصل میشود و همینطور ادامه مییابد.
| تاثیر بر امپدانس | مثال | مزایا | معایب |
| در این روش، امپدانس اسپیکرها با هم جمع میشود. به عبارت سادهتر، هر اسپیکر امپدانس خود را به ترکیب اضافه میکند. | اگر دو اسپیکر ۴ اهمی به صورت سری به هم متصل شوند، امپدانس نهایی به ۸ اهم افزایش پیدا میکند. | · این روش باعث افزایش امپدانس کلی سیستم میشود که فشار کمتری به آمپلیفایر وارد میکند.
· مناسب برای آمپلیفایرهایی است که فقط میتوانند در امپدانسهای بالاتر (۴ یا ۸ اهم) کار کنند. · در این حالت، آمپلیفایر از خطر داغشدن یا سوختن در امان میماند. |
· توان هر اسپیکر کاهش مییابد، چراکه توان خروجی آمپلیفایر بین اسپیکرها تقسیم میشود.
· حجم صدای اسپیکرها کمتر خواهد بود و برای فضاهای بزرگ کارایی کمتری خواهد داشت. |
2. اتصال موازی (Parallel Connection)
اتصال موازی رایجترین روش اتصال چند اسپیکر به یک آمپلیفایر است. در این روش تمام قطبهای مثبت اسپیکرها به هم و به قطب مثبت آمپلیفایر متصل میشوند؛ همچنین تمام قطبهای منفی اسپیکرها به هم و به قطب منفی آمپلیفایر متصل میشوند.
| تأثیر بر امپدانس | مثال | مزایا | معایب |
| در این روش، امپدانس کلی کاهش پیدا میکند. چون قطبهای مثبت و منفی اسپیکرها به هم متصل میشوند، امپدانس هر اسپیکر به هم میپیوندد و آن را کاهش میدهد. | اگر دو اسپیکر ۴ اهمی به صورت موازی متصل شوند، امپدانس نهایی به ۲ اهم کاهش پیدا میکند. | · این روش توان بیشتری به اسپیکرها میدهد، به این معنی که اسپیکرها میتوانند صدا را با حجم بالاتر و کیفیت بیشتری پخش کنند.
· آمپلیفایر بیشتر توان خود را در اختیار اسپیکرها قرار میدهد و به همین دلیل سیستم صوتی قویتری خواهید داشت. |
· این روش ممکن است برای آمپلیفایرهای معمولی خطرناک باشد، به خصوص اگر آن آمپلیفایر نتواند بهدرستی در امپدانس پایین (مثلاً ۲ اهم) کار کند.
· اگر امپدانس بسیار پایین بیاید، ممکن است آمپلیفایر دچار خرابی شود، چون جریان زیادی از آن عبور میکند و فشار زیادی به مدار خروجی وارد میشود. |

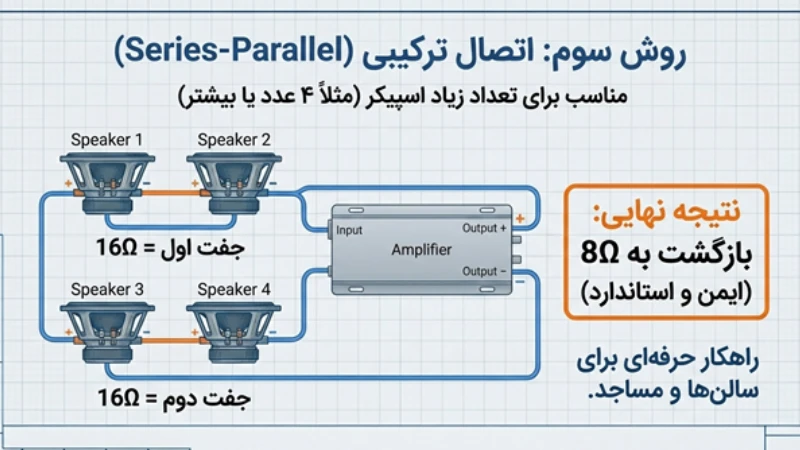

3. اتصال ترکیبی سری-موازی (Series–Parallel Connection)
اگر تعداد اسپیکرها از دو عدد بیشتر شود و نیاز به اتصال تعداد زیادی اسپیکر به یک آمپلیفایر باشد، بهترین روش ترکیب اتصال سری و موازی است. این روش کمک میکند تا امپدانس نهایی در محدوده امن باقی بماند.
مثال:
فرض کنید 4 اسپیکر 8 اهمی دارید. ابتدا باید این 4 اسپیکر را دوبهدو سری کنید. در نتیجه هر جفت به یک اسپیکر 16 اهمی تبدیل میشود. سپس باید این دو جفت 16 اهمی را موازی ببندید تا امپدانس نهایی دوباره به 8 اهم برسد و برای آمپلیفایر ایمن باشد.
| مزایای این روش | کاربردهای این روش |
| · این روش به شما اجازه میدهد تعداد زیادی اسپیکر را بدون ایجاد فشار زیادی به آمپلیفایر متصل کنید.
· امپدانس نهایی در محدوده استاندارد باقی میماند، که برای بیشتر آمپلیفایرها ایمن است. · توان بهطور منطقی بین اسپیکرها توزیع میشود و کیفیت صدا حفظ میشود. |
این روش در پروژههای بزرگتر و حرفهایتر مانند سالنها، مساجد، سیستمهای صوتی سقفی یا هر جایی که نیاز به اتصال چندین اسپیکر به یک آمپلیفایر باشد، کاربرد دارد. |
تطبیق توان (وات) در اتصال چند اسپیکر به آمپلیفایر
در اتصال چند اسپیکر به آمپلیفایر، فقط امپدانس مهم نیست؛ تطبیق توان (وات) نقش تعیینکنندهای در کیفیت صدا و عمر تجهیزات دارد. اگر توان بهدرستی محاسبه نشود، حتی با امپدانس صحیح هم ممکن است اسپیکرها آسیب ببینند یا صدا دچار اعوجاج شود.
توان RMS چیست؟
- توان واقعی هر اسپیکر و آمپلیفایر با مقدار RMS مشخص میشود، نه واتهای لحظهای یا تبلیغاتی.
- توان RMS نشان میدهد یک اسپیکر چه مقدار توان را میتواند بهصورت مداوم و ایمن تحمل کند.
- توان RMS آمپلیفایر باید با توان RMS اسپیکرها همخوانی منطقی داشته باشد.
- اختلاف زیاد بین این دو، دیر یا زود مشکلساز میشود.
موقع اتصال چند اسپیکر به آمپلیفایر، برای توان چه اتفاقی میافتد؟
در اتصال چند اسپیکر، توان خروجی آمپلیفایر بین اسپیکرها تقسیم میشود. مقدار این تقسیم به روش اتصال بستگی دارد:
- در اتصال سری، توان بین اسپیکرها تقسیم میشود و هر اسپیکر توان کمتری دریافت میکند.
- در اتصال موازی، هر اسپیکر میتواند توان بیشتری دریافت کند، اما آمپلیفایر تحت فشار بیشتری قرار میگیرد.
- به همین دلیل است که افزایش تعداد اسپیکر بدون محاسبه توان، همیشه ایده خوبی نیست.
مجموع توان اسپیکرها چقدر باید باشد؟
مجموع توان RMS اسپیکرها باید برابر یا کمی بیشتر از توان خروجی آمپلیفایر باشد.
مثال:
- آمپلیفایر: 100 وات RMS در 8 اهم
- 4 اسپیکر 30 وات RMS
در این حالت، آمپلیفایر میتواند بدون فشار بیشازحد، صدا را با کیفیت مناسب پخش کند.
توان کمتر یا بیشتر، کدام خطرناکتر است؟
توان خیلی کمتر اسپیکرها نسبت به آمپلیفایر، خطر سوختن اسپیکر در ولوم بالا را بیشتر میکند. همچنین اگر توان اسپیکرها نسبت به آمپلیفایر خیلی بالا باشد، صدا ضعیف میشود و آمپلیفایر برای جبران، دچار اعوجاج (Clipping) میشود.
در نتیجه، باید تعادل را رعایت کرد.

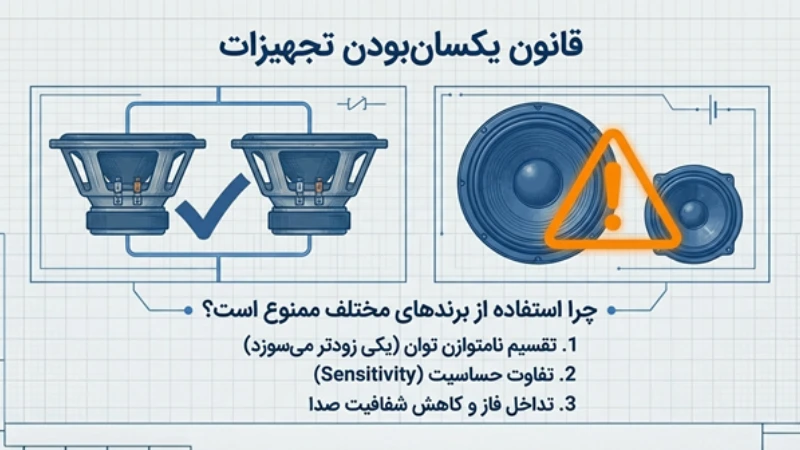

چرا باید از اسپیکرهای کاملاً مشابه استفاده کنیم؟
در اتصال چند اسپیکر به یک آمپلیفایر، یکسانبودن اسپیکرها یک توصیه سلیقهای نیست بلکه یک الزام فنیست. استفاده از اسپیکرهای متفاوت، حتی اگر روی کاغذ تقریبا شبیه باشند، میتواند تعادل کل سیستم صوتی را به هم بزند.
یکسانبودن امپدانس؛ پایهی همهچیز
وقتی اسپیکرها امپدانس یکسان نداشته باشند:
- توان بهصورت نامتوازن بین آنها تقسیم میشود.
- بعضی اسپیکرها تحت فشار بیشازحد قرار میگیرند.
- محاسبات اهمی که انجام دادهاید عملاً بیاعتبار میشود.
مثلاً در یک اتصال موازی، اسپیکری که امپدانس پایینتری دارد، توان بیشتری میکشد و زودتر داغ یا آسیبدیده میشود.
یکسانبودن توان (وات)؛ برای توزیع عادلانه انرژی
اگر اسپیکرها توان RMS متفاوتی داشته باشند:
- اسپیکر ضعیفتر زودتر به محدوده خطر میرسد.
- اسپیکر قویتر عملاً درست تغذیه نمیشود.
- مجبور میشوید ولوم را بر اساس ضعیفترین اسپیکر تنظیم کنید.
نتیجه؟ سیستم صوتی شما همیشه نصفهنیمه کار میکند.
یکسانبودن برند و مدل
حتی اگر دو اسپیکر امپدانس و توان یکسانی داشته باشند، اما:
- سایز متفاوت
- حساسیت (Sensitivity) متفاوت
- طراحی داخلی و جنس مگنت متفاوت
داشته باشند، خروجی صدا ناهمگون میشود. یکی بلندتر شنیده میشود، یکی ضعیفتر، یکی زودتر دیستورت میکند. این دقیقاً همان چیزیست که در پروژههای حرفهای غیرقابل قبول است.
هماهنگی فاز و کیفیت صدا
اگر در یک سیستم چنداسپیکره با اختلاف حجم صدا، بیس ضعیف یا پخش نامتوازن صدا روبهرو هستید، معمولاً مشکل از عدم هماهنگی بین اسپیکرهاست. این مشکل میتواند به دلیل تفاوت امپدانس، توان، حساسیت یا حتی اشتباه در قطبیت سیمکشی ایجاد شود.
برای رفع مشکل عدم هماهنگی اسپیکرها باید از بلندگوهای کاملاً مشابه استفاده کنید، قطبیت تمام اسپیکرها را بررسی کرده و ولوم سیستم را بهدرستی تنظیم کنید.
اسپیکرهای غیرمشابه ممکن است:
- پاسخ فرکانسی متفاوتی داشته باشند.
- در فرکانسهای خاص، همدیگر را خنثی کنند.
- باعث تداخل فاز و افت شفافیت صدا شوند.
در فضاهایی مثل مسجد، سالن یا کنفرانس، این یعنی صدا پخش میشود ولی واضح نیست.
نکات ایمنی حیاتی برای اتصال چند اسپیکر به آمپلیفایر
در اتصال چند اسپیکر به آمپلیفایر، سیمکشی فقط یک کار مکانیکی نیست؛ بخش حیاتی ایمنی سیستم صوتی است. رعایتنکردن همین نکات ساده، عامل اصلی سوختن آمپلیفایر، افت کیفیت صدا و نویزهای عجیبوغریب است.
1. رعایت قطبیت (مثبت و منفی) بدون استثنا
در هر نوع اتصال، چه سری و چه موازی قطب مثبت (+) باید همیشه به مثبت و قطب منفی (–) فقط به منفی متصل شود. فراموش نکنید که جابهجایی قطبها باعث تداخل فاز، کاهش حجم صدا و افت وضوح و بیس ضعیف میشود. در چنین شرایطی سیستم کار میکند اما بد کار میکند و این بدترین حالت است.
2. جلوگیری از اتصال کوتاه
اتصال کوتاه یعنی تماس مستقیم سیم مثبت و منفی. نتیجه؟
- کشیدهشدن جریان ناگهانی
- داغشدن شدید مدار خروجی
- آسیب جدی یا سوختن آمپلیفایر
برای جلوگیری از این اتصال بهتر است:
- لختی سیمها را کوتاه و تمیز نگه دارید.
- از تماس رشتههای مسی با هم جلوگیری کنید.
- بعد از بستن ترمینالها، یک بار آنها را بررسی کنید.
3. انتخاب کابل مناسب اسپیکر
کابل نازک، دشمن پنهان سیستم صوتیست. کابل بیشازحد نازک باعث افت توان و گرمشدن سیستم صوتی میشود و کابل بیکیفیت با نویز و افت صدا همراه است.
برای انتخاب کابل یک قاعده ساده وجود دارد، برای مسیرهای طولانی شما باید از کابلهایی استفاده کنید که سطح مقطع بالاتری دارند.

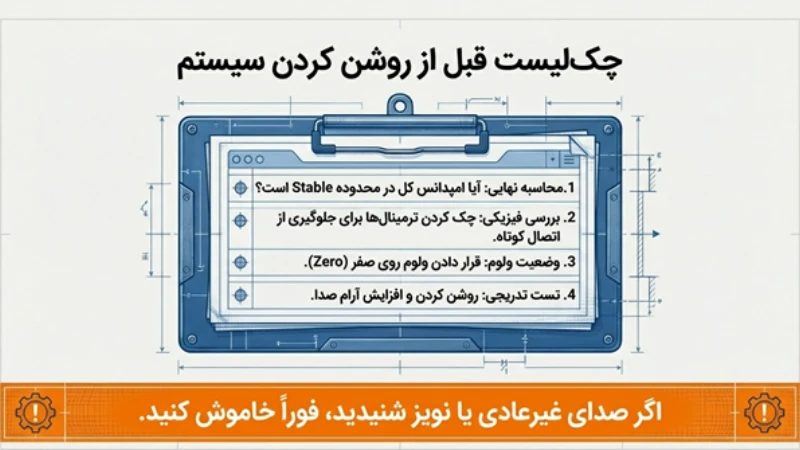

4. محاسبه نهایی قبل از روشنکردن سیستم
قبل از روشنکردن آمپلیفایر:
- امپدانس نهایی را دوباره چک کنید.
- روش اتصال (سری، موازی، ترکیبی) را مرور کنید.
- مطمئن شوید امپدانس از حد مجاز آمپلیفایر کمتر نیست.
روشنکردن سیستم بدون این بررسیها، مثل استارتزدن ماشین بدون روغن است. حرکت میکند، اما نه برای مدت طولانی.
- نحوه تنظیم ولوم اسپیکرها بعد از اتصال
بعد از اتصال:
- ولوم را روی حداقل قرار دهید.
- سیستم را روشن کنید.
- بهتدریج صدا را افزایش دهید.
اگر با صدای غیرعادی، نویز یا داغشدن سریع روبهرو شدید، فوراً سیستم را خاموش کنید.
جمعبندی
در اتصال چند اسپیکر به آمپلیفایر، چیزی به اسم راه میانبُر وجود ندارد؛ کیفیت صدا و سلامت تجهیزات مستقیماً به رعایت اصولی مثل محاسبه امپدانس، تطبیق توان، انتخاب روش اتصال مناسب و سیمکشی صحیح وابسته است.
اتصال سری، موازی یا ترکیبی هر کدام کاربرد مشخصی دارند و فقط زمانی نتیجه مطلوب میدهند که با مشخصات آمپلیفایر و اسپیکرها هماهنگ باشند. استفاده از اسپیکرهای مشابه و رعایت نکات ایمنی، تضمین میکند سیستم صوتی شما نهتنها روشن شود، بلکه پایدار، شفاف و قابلاعتماد کار کند.
اگر در پروژههای خانگی یا حرفهای درباره انتخاب تجهیزات یا نحوه اتصال چند اسپیکر به آمپلیفایر تردید دارید، مشاوره با متخصصان اکوسید میتواند جلوی هزینههای اضافی و آسیبهای جدی را بگیرد و شما را به بهترین نتیجه ممکن برساند.
